Ein kleiner NF-Meßplatz
bestehend aus Millivoltmeter, Signalverfolger und Signal-Schaltfeld
Dieses kleine Gerät wurde von mir vor etwa 30 Jahren entwickelt und gebaut. Ich meine, die Konstruktion ist immer noch interessant und
deshalb wird es hier im Detail beschrieben.
Es besteht aus ein normales Millivoltmeter mit folgenden Zusätzen:
•
Ausgang für einen Kontroll-Oszilloskop
•
Nf-Teil mit Lautsprecher
•
ein Schaltfeld für den Anschluß an Geräten mit DIN-Steckern, z.B. Tonbadgerät, Verstärker, Radios usw
Das Millivoltmeter hat folgende Daten:
Meßbereich von 1mV bis 320V am Skalenende, in 12 Bereichen unterteilt.
Freququenzgang 10 Hz bis 120kHz, 200kHz = -1dB, 500kHz = -3dB
Eingänge:
•
direkt über BNC-Buchse, zum Anschluß eines Oszilloskop-Tastkopfes konzipiert
•
wahlweise von einen der 4 Stifte einer DIN-Buchse
•
wahlweise auf einen der beiden Lautsprecher-Buchsen. Diese sind mit je einen Widerstand von 4 Ohm / 20W belastet.
•
Eingang für einen Tongenerator, wahlweise auf einen oder mehrere Stifte der DIN-Buchse schaltbar
•
der Tongenerator kann auch über zuschaltbare 1M-Widerstände auf die Stifte 1 und 4 geschaltet werden (alte Aufnahme-Norm)
Ausgang:
•
über BNC-Buchse, 150mVss am Skalenende, für einen Kontroll-Oszilloskop

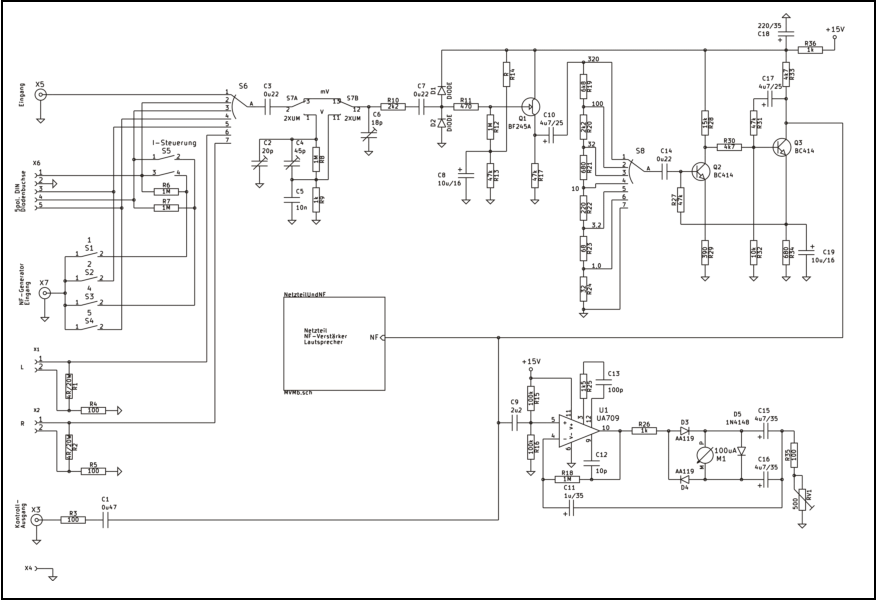

Das Schaltbild
Signal-Schaltfeld und Millivoltmeter
Die C-Trimmer C2 und C6 werden auf identische
Einganskapazität nach Umschalten von S7
eingestellt.
C4 wird mit Rechtecksignal (1kHz an X5) auf
gerades Impulsdach mit Hilfe eines an X3
angeschlossenen Oszilloskop eingestellt.
Mit RV1 wird das Meßwerk geeicht.

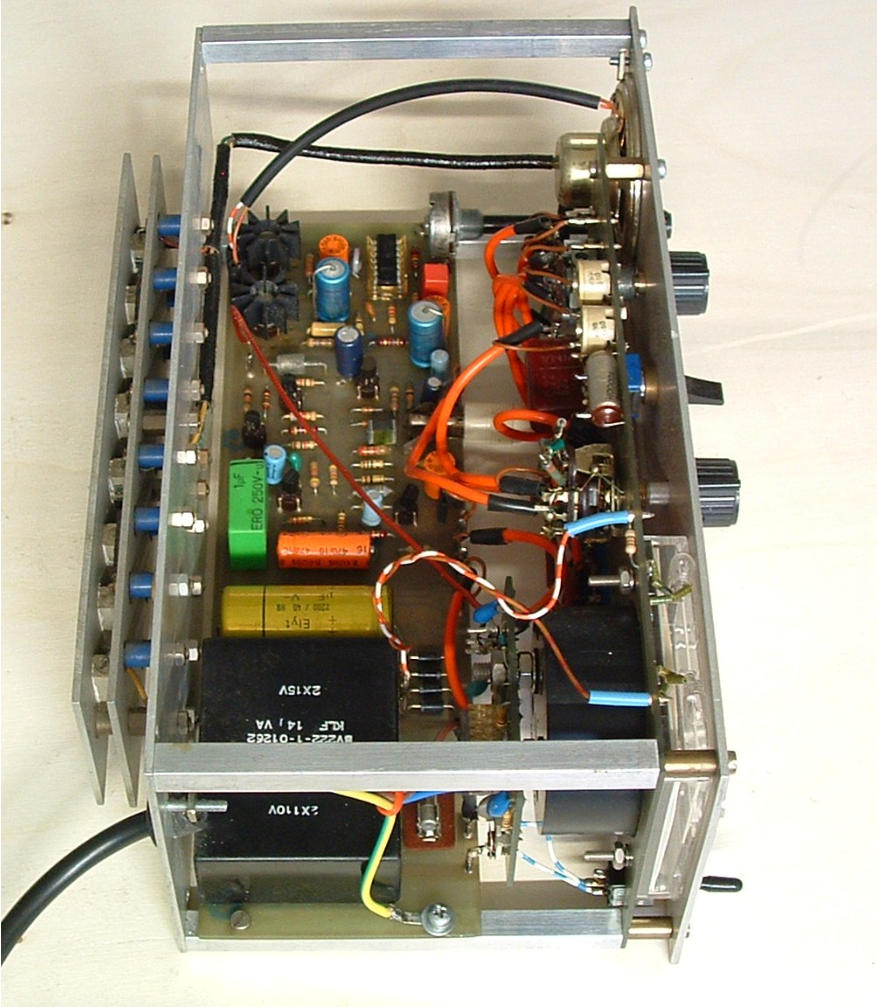

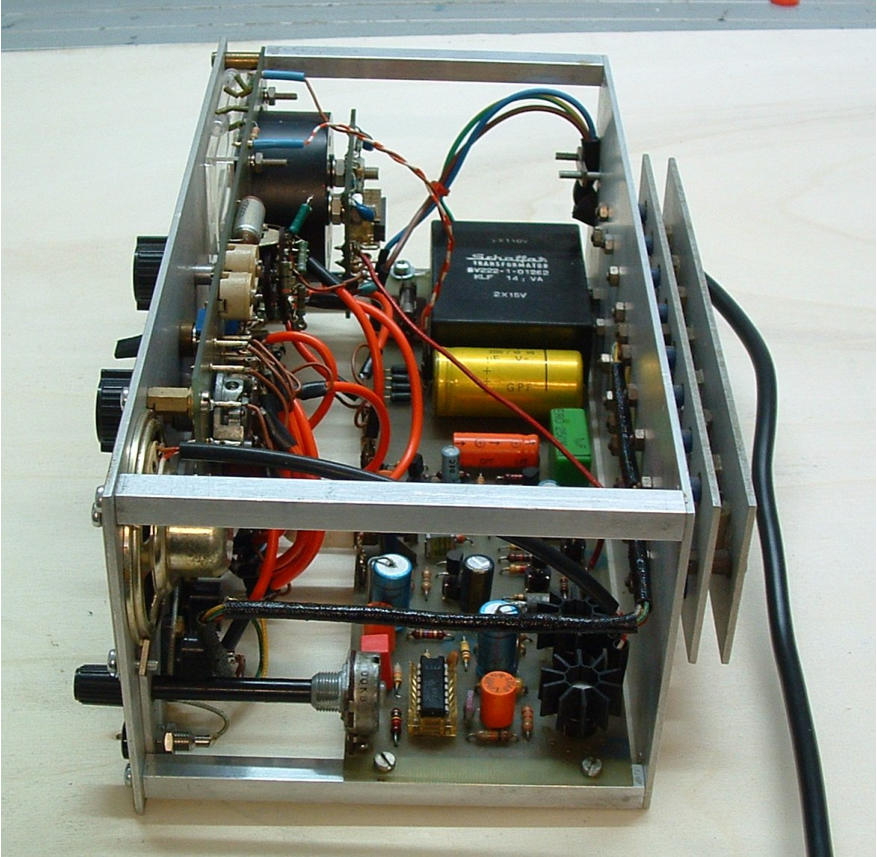

Der Mechanische Aufbau
Widerstände R1 und R2 als
Lautsprecher-Dummys
pro Kanal 4 mal 1Ohm/5W in Reihe
zwischen Kühlbleche
Meßverstärker
Lautstärkepoti

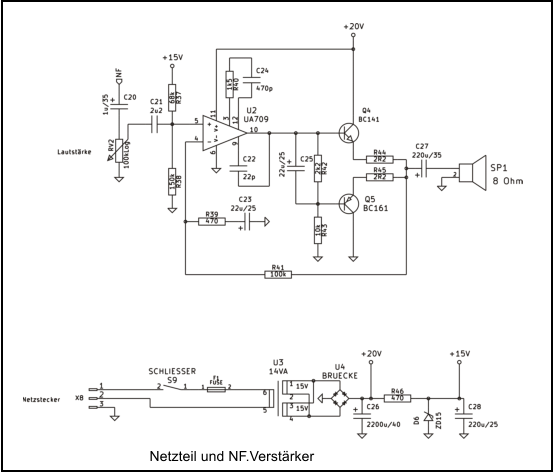

NF-Teil

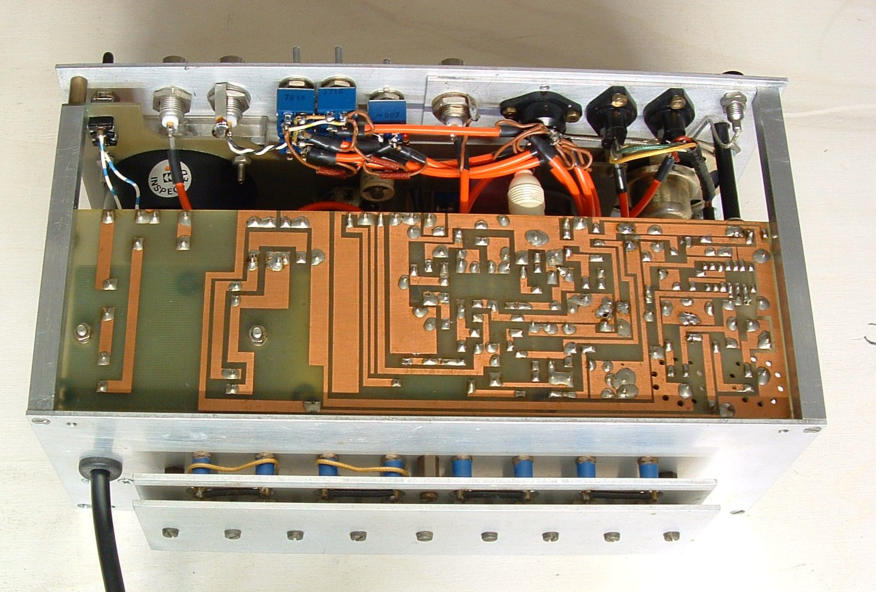

Das Gerät von unten
Die Platine (Bild oben) wurde nach der “DC-Fix-
Metode” angefertigt. Damit sind nur rechteckige
Leitungsführungen möglich.
Das Chassis wird mit Quadrat-Alu 8x8mm
zusammengeschraubt.
Die Verdrahtung im Signal-Schaltfeld muß mit
abgeschirmten Leitungen erfolgen.
Das Gehäuse wurde aus Alu-Bleche und Alu-Profile
angefertigt. An den beiden Seiten 2mm dickes Alu, die
übrigen Bleche nur 1mm.
Widerstände R1 und R2 als
Lautsprecher-Dummys
pro Kanal 4 mal 1Ohm/5W in Reihe
zwischen Kühlbleche

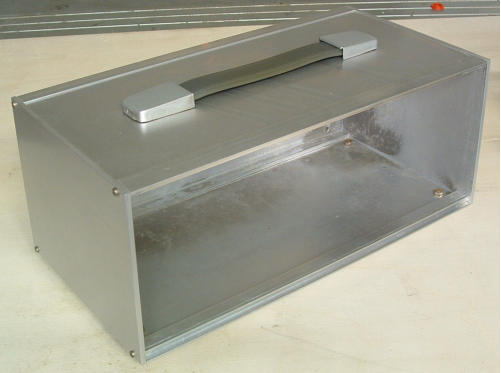

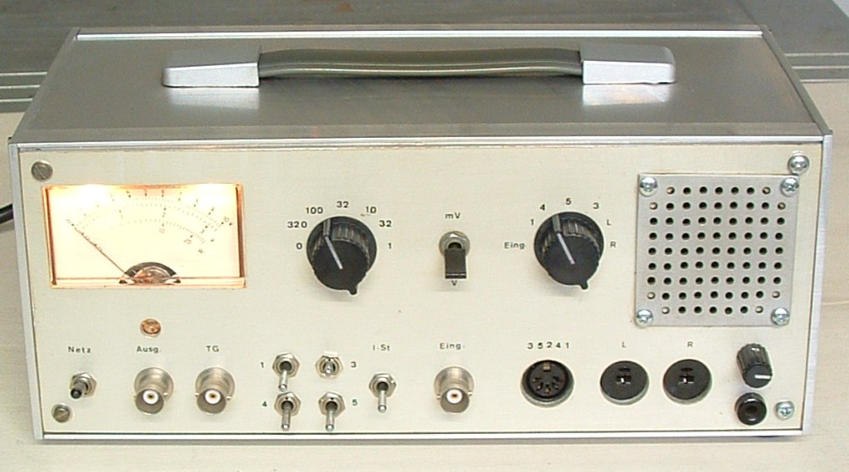

Gehäuse von Vorn

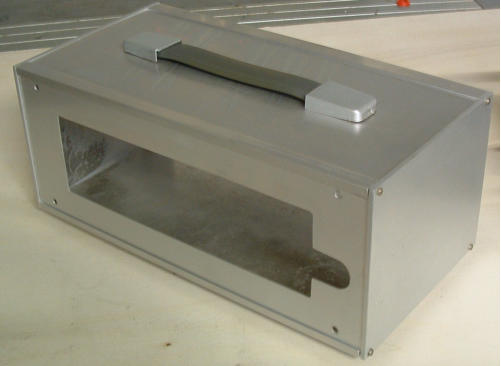

Gehäuse von Hinten
S9
X3
X7
S1...S4
S5
X5
X6
X1
X2
X4
