HF-Meßplatz mit Spektrumanalyzer, Meßsender, Wobbler und HF-Voltmeter , Seite 5/7

Der mechanische Aufbau

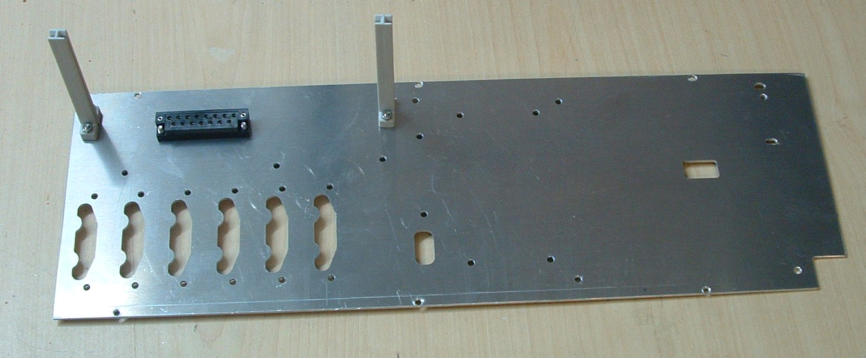

Chassis von oben

Steckplatz für die NF-Filterbaugruppe

Eingang (1)

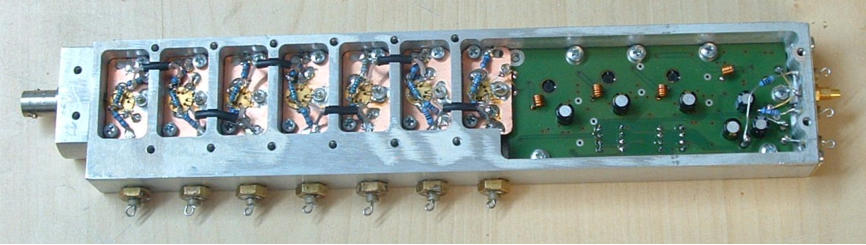

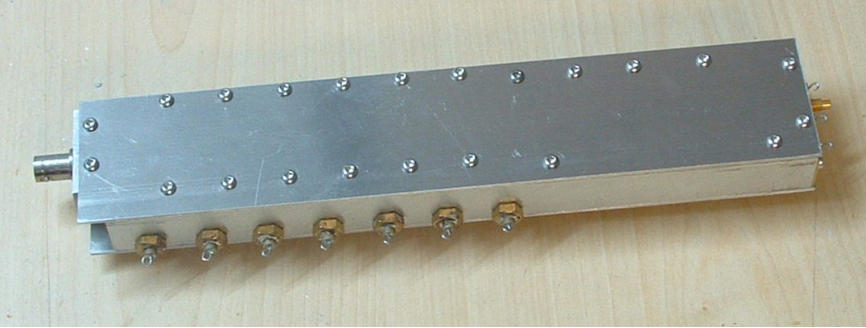

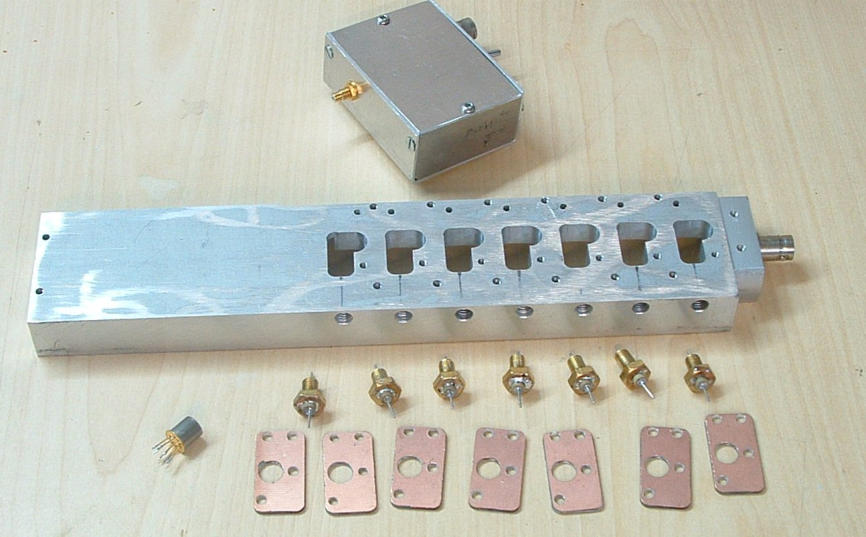

Gehäuse für Modulator und Eichleitung

Dukos

HF-Relais

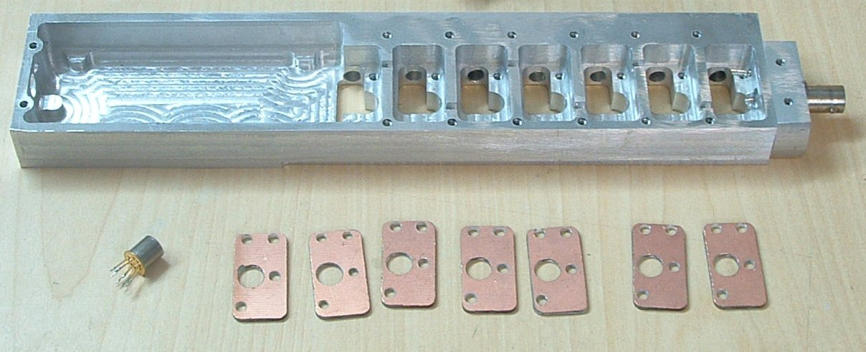

Epoxydplatten

Epoxydplatten für Relais + Rs

Platz für Modulatorplatine

fertige Baugruppe (10,11)

Meßsender, geschlossen

Senderausgang

Eingang

Anschlüsse für die Relais

Meßsender mit Eichleitung (10,11)
Trennstufe
HF-Module von unten
Siebketten für Versorgung der HF-Module
Oszilloskopröhre
Tek-Netzteil von unten
Eingang
Helix-Filter-Anschlüsse

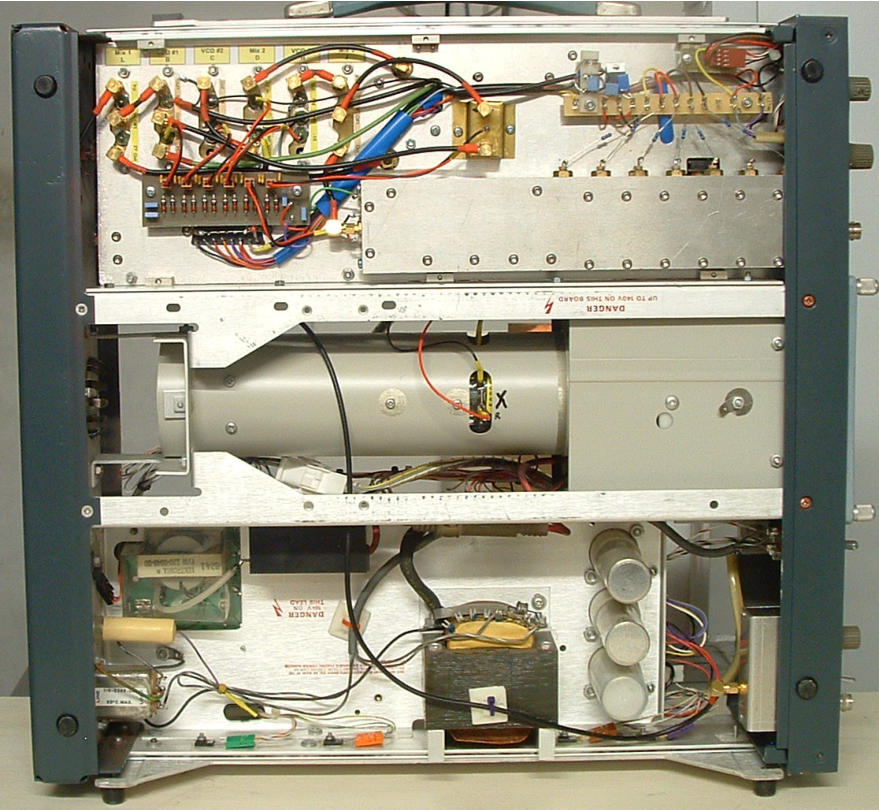

Ansicht von unten

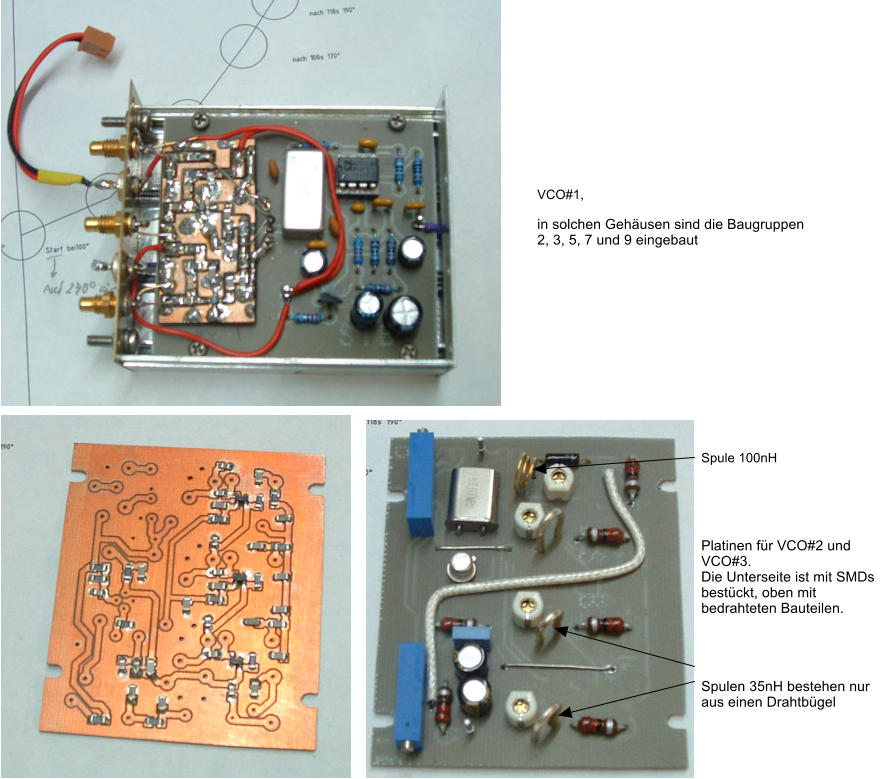

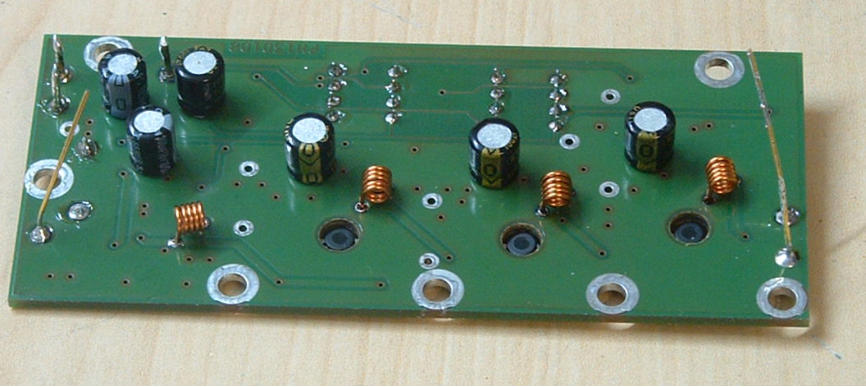

VCO#1,   in solchen Gehäusen sind die Baugruppen 2, 3, 5, 7 und 9 eingebaut    Spule 100nH      Platinen für VCO#2 und VCO#3. Die Unterseite ist mit SMDs bestückt, oben mit bedrahteten Bauteilen.     Spulen 35nH bestehen nur aus einen Drahtbügel

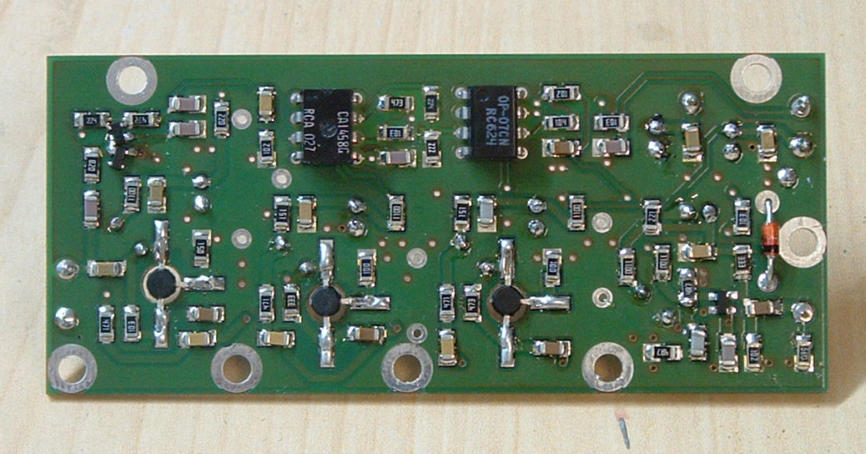

Modulator (10) obere Seite
Hier wurden Ferritringe daruf geklebt gegen Schwingen
Modulator (10) untere Seite
Home vorige Seite nächste Seite
Die HF-Baugruppen sind in 6 kleinen Gehäusen eingebaut. Diese Gehäuse bestehen aus 2 Alu-Halbschalen, oben eine Aluplatte und unten eine aus Messing. Die untere Messingplatte ist mit SMC-Buchsen für die HF und ein paar eingelöteten Dukos für die Betriebsspannung und sonstiges bestückt. Diese Baugruppen sind senkrecht nebeneinander auf ein 3mm Aluplatte verschraubt. Die ursprüngliche Aufteilung der einzelnen Funktionen wurde im Laufe der Entwicklung geändert. Was wo drin ist geht aus den Übersichts- Schaltplan hervor. Leider habe ich es versäumt, die Innereien vorm Zusammenbau zu Fotografieren. Deshalb ist hier nur eine einzige von diesen kleinen Baugruppen im Gehäuse zu sehen. Der Modulator und der Eichteiler sind in ein Gehäse, das ich aus einen Alu-Block gefräst habe. Die NF-Filter Baugruppe ist auf einer steckbaren Platine. Die steht ebenfalls senkrecht auf der 3mm Aluplatte. Darüber ist eine Abschirmhaube.
300MHz-VCO, Unterseite

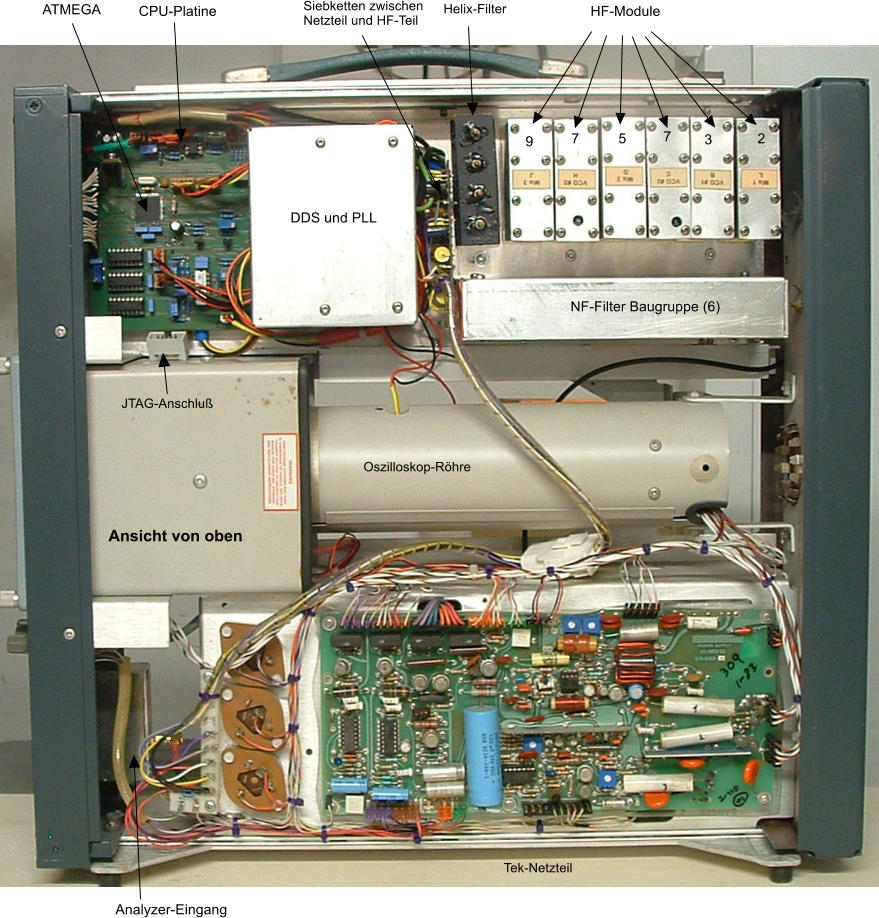

Home HF-Messplatz S.1 HF-Mess. S.2 HF-Mess. S.3 HF-Mess. S.4 HF-Mess. S.5 HF-Mess. S.6 HF-Mess. S.7 CPU-Platine ATMEGA DDS und PLL 9 7 5 7 3 2 HF-Module NF-Filter Baugruppe (6) Analyzer-Eingang Tek-Netzteil Oszilloskop-Röhre JTAG-Anschluß Helix-Filter Siebketten zwischen Netzteil und HF-Teil Ansicht von oben
300MHz-VCO, Oberseite
HF-Mess. S.5 HF-Mess. S.5
