Stahlradio (7/10), ein paar Fotos von der Mechanik

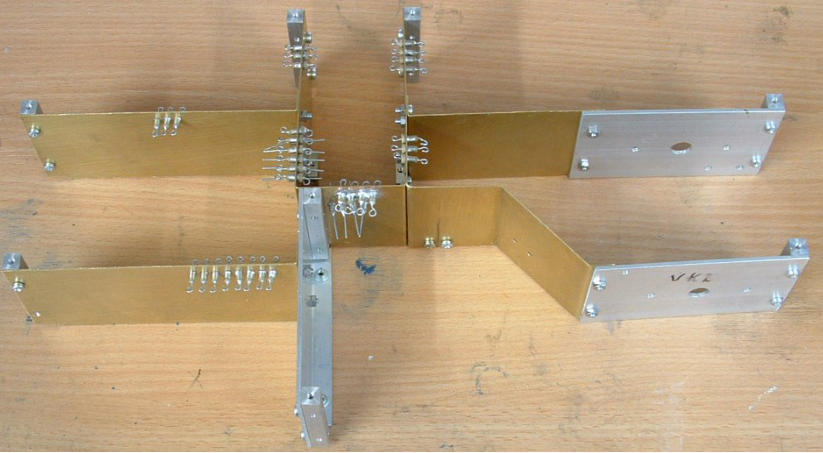

Teile der HF-Gruppe

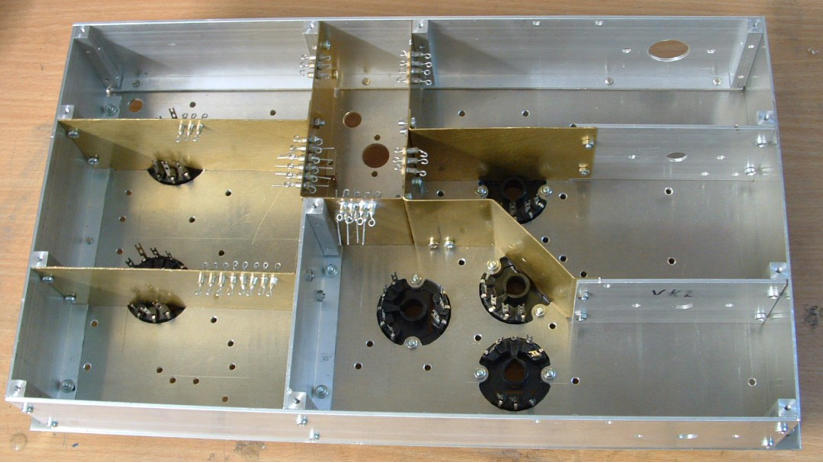

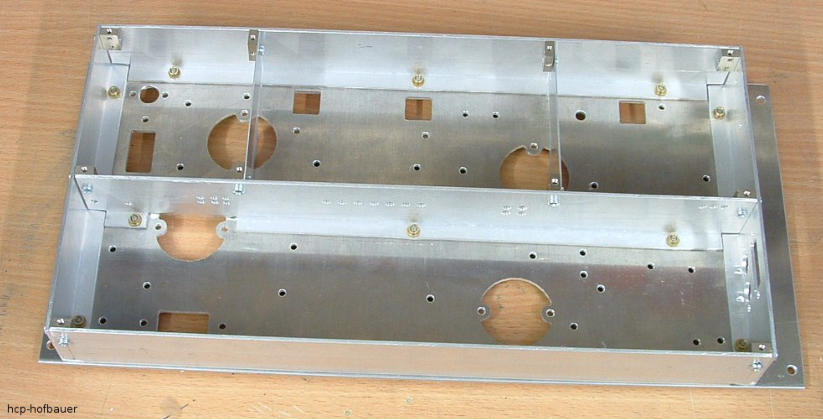

Trennwände mit den Dukos

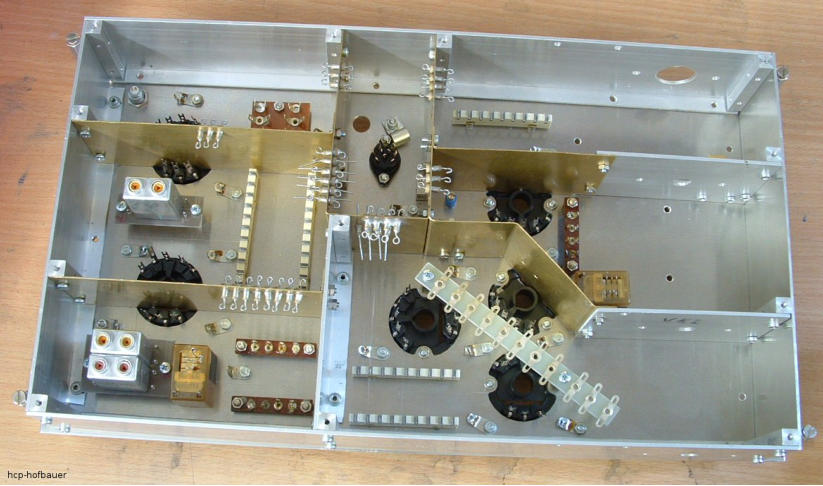

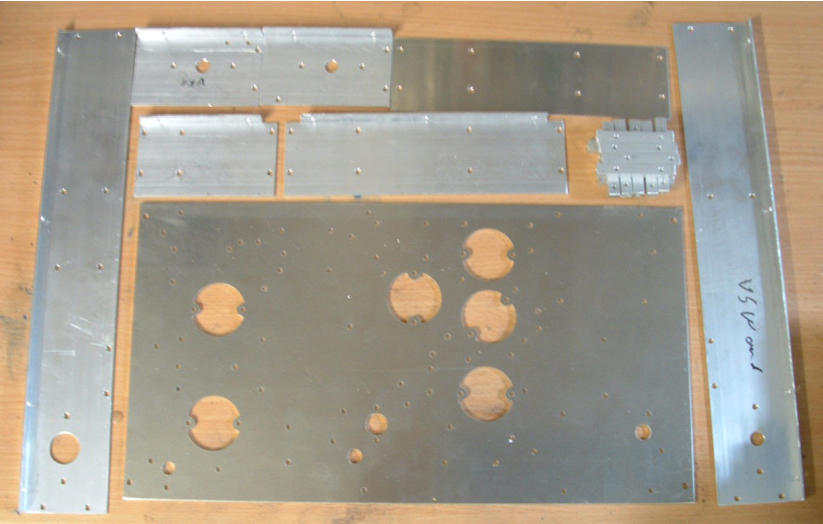

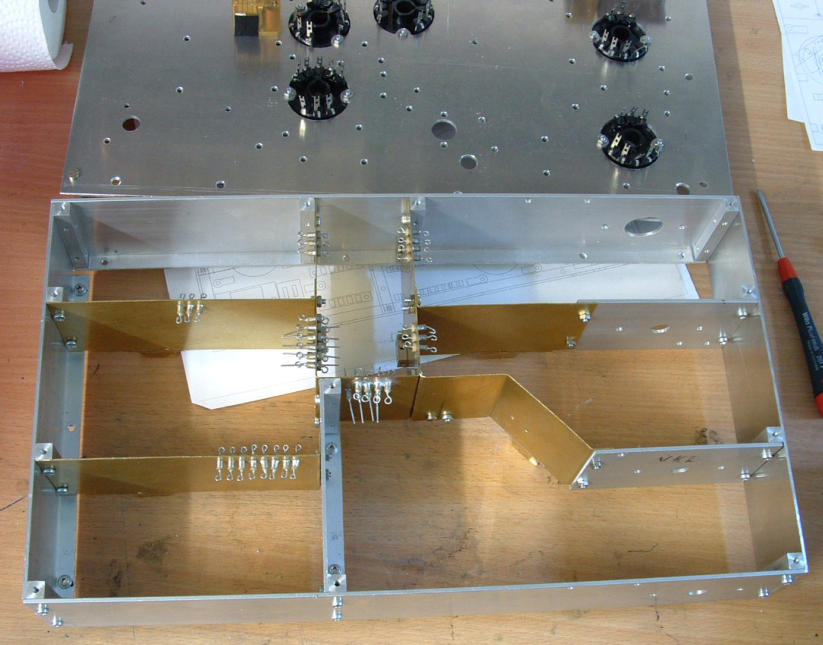

Trennwände und Chassisplatte vorm zusammenbau

Demodulatorgruppe

HF-Gruppe

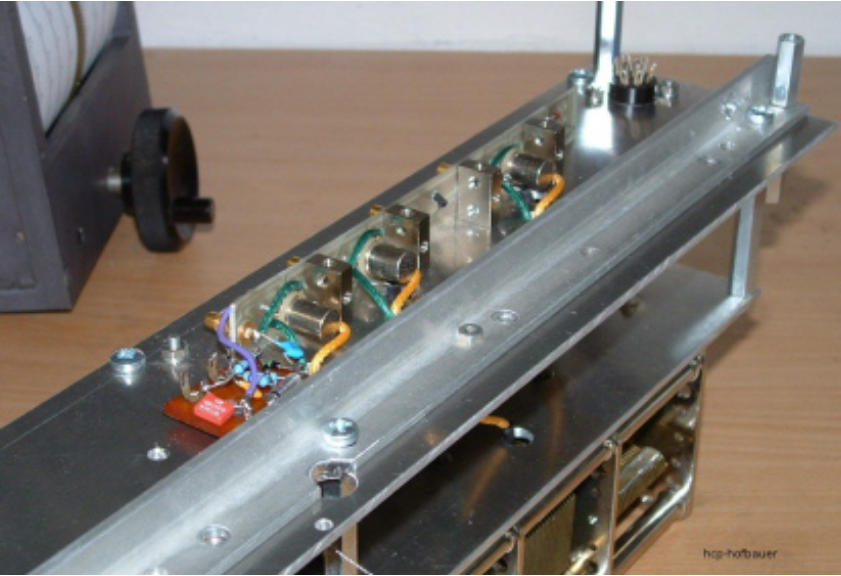

HF-Gruppe, bestückt

Rückwand

HF-Gruppe

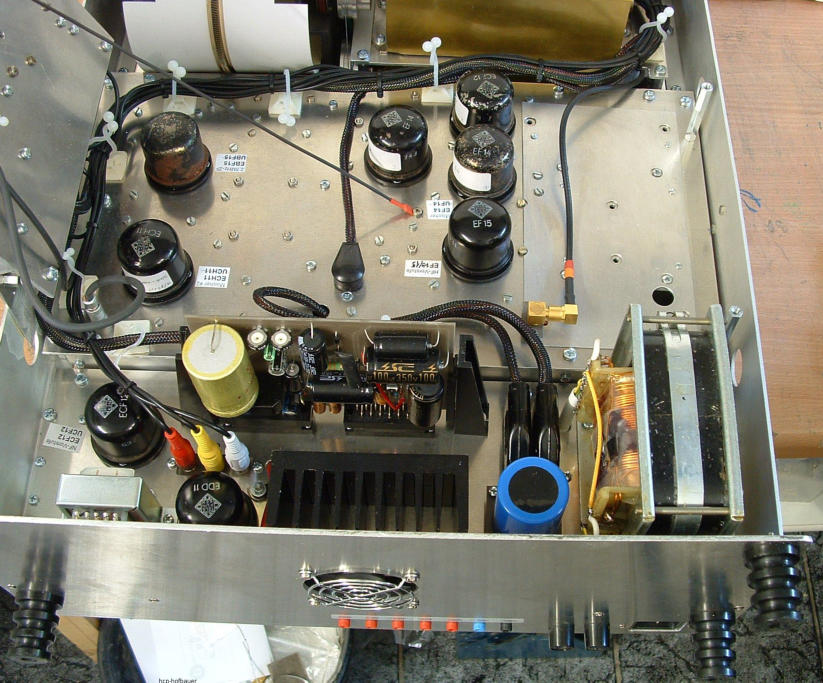

HF/Netzteil-Gruppe

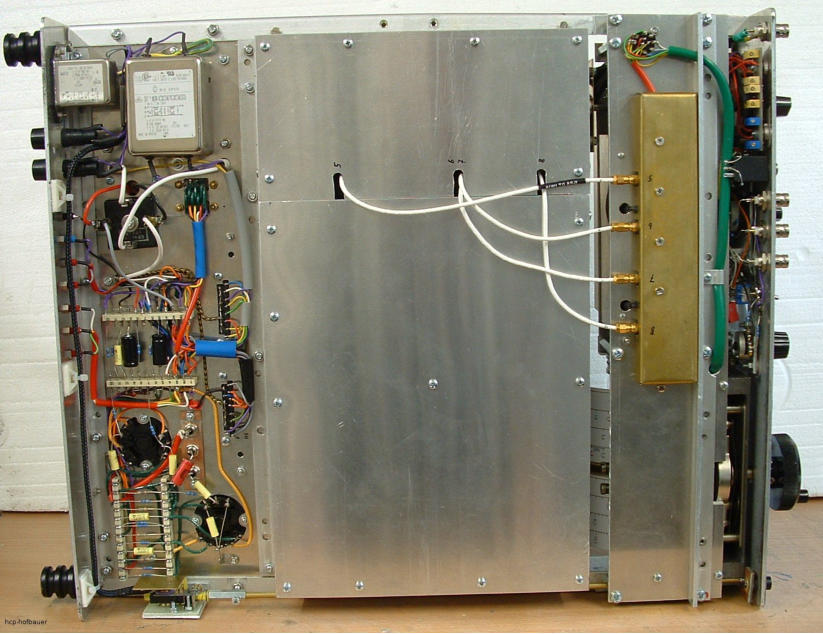

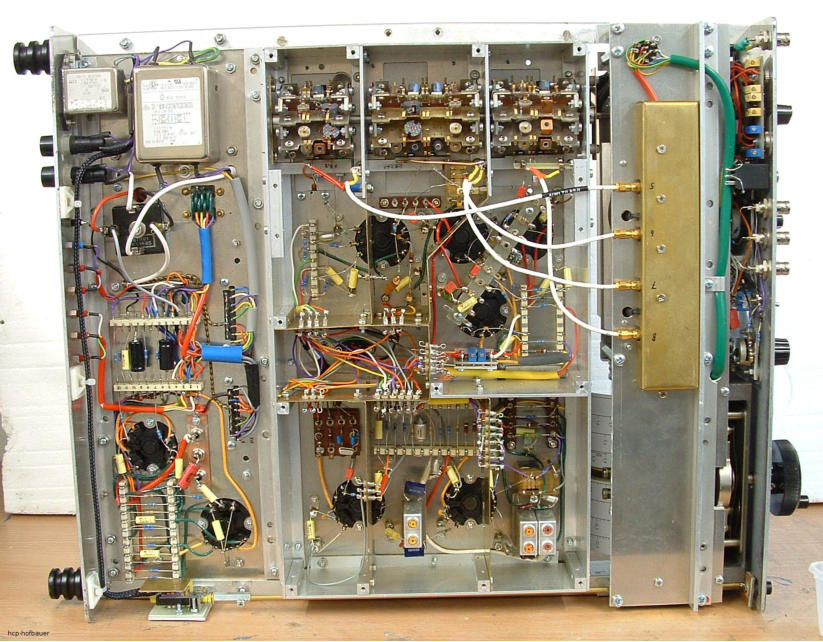

Blick von unten ins Gerät, mit Abschirmbleche

´von unten, Abschirmbleche entfernt

Demodulatorgruppe hoch geklappt

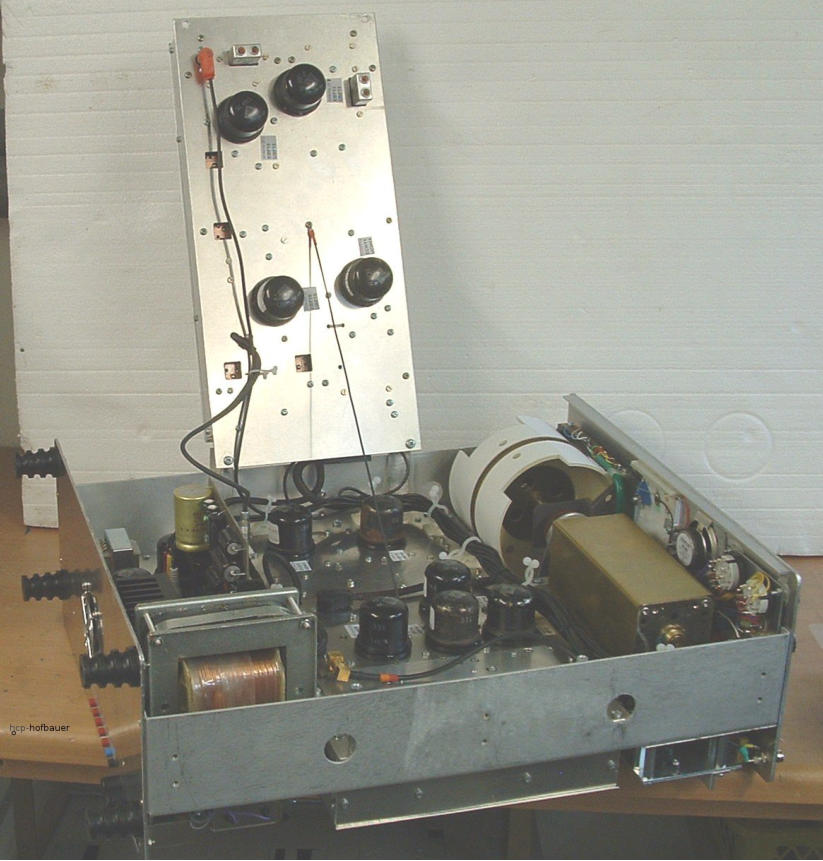

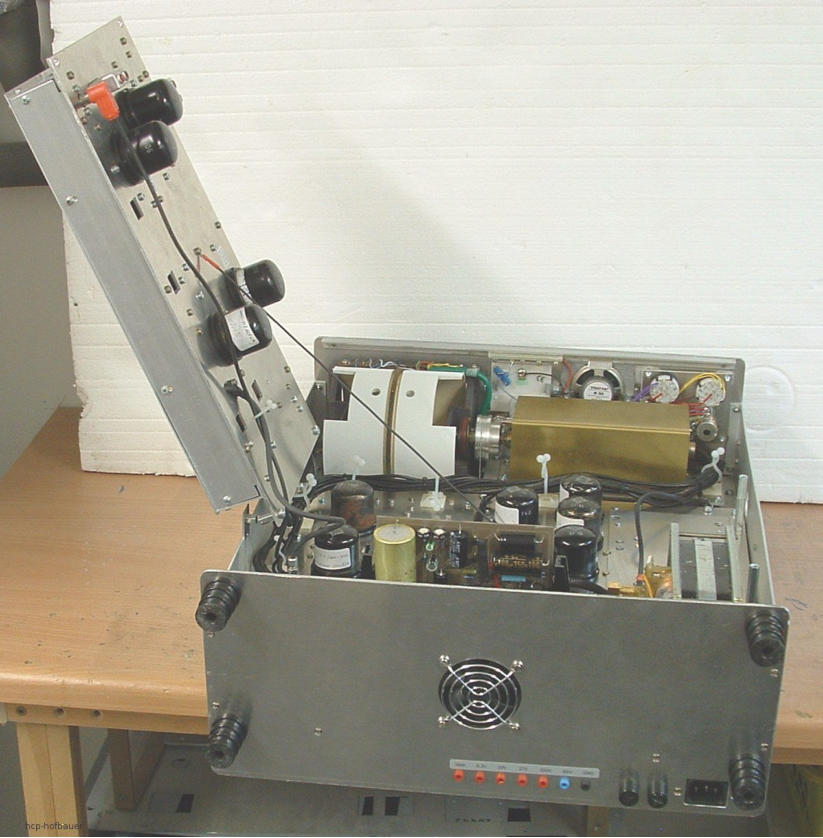

Blick von der Rückwand, Demodulatorgruppe hoch geklappt

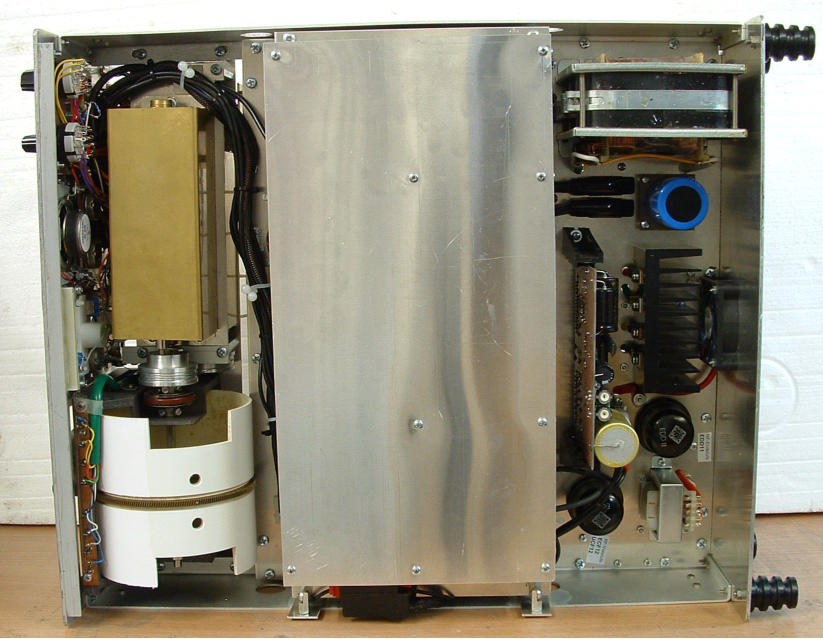

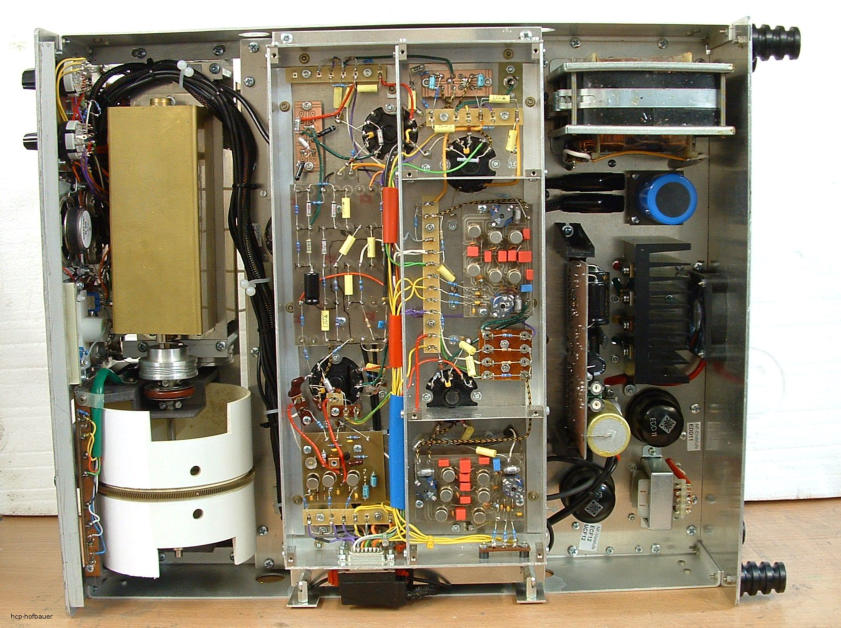

Blick von oben ins Gerät

Blick von oben ins Gerät, Abschirmblech entfernt

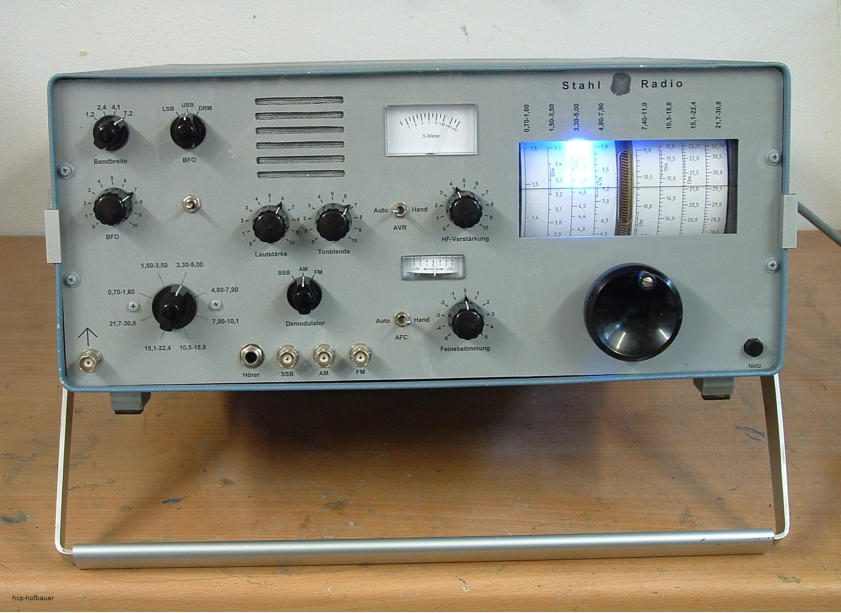

Frontansicht, eingeschaltet Beleuchtung an der Skala zeigt auf den Wellenbereich

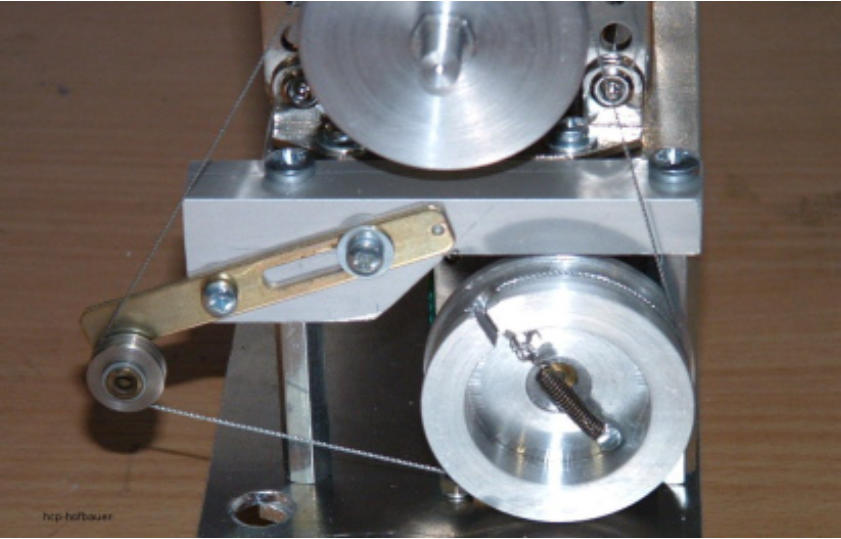

Drehko-Antrieb

Drehkogruppe von unten
